Refroidissement des zones industrielles



Intercooler Type "F" : bouche de soufflage sur le devant
Intercooler Type "T" : bouche de soufflage au dessus



Un ventilateur puissant aspire de l'air à travers les panneux humidifiés. L'air en sort humidifié, refroidi et filtré.





Caractéristique

  • Puissance ventilateur : 1.200 Watt

  • Débit de l'air aspiré : 14.000 m³/h

  • Diamétre ventilateur : 75 cm

  • Puissance pompe : 75 Watt

  • Masse vide : 80 kg

  • Contenance en eau : 300 l

  • Dimensions:
    100 x 120 x 152 cm (type F)
    100 x 120 x  215 cm (type T)





Exemple de la détermination de la capacité de réfrigération:

L'air aspiré d'une température de 40°C et d'une HR de 30%, sort de l'appareil à une température de 28°C.





Température air aspire

%HR
  15 30 40 50 60
  Température air expluse
25 15 17 18.5 20 21
30 18 20 22 24 25
35 21 24 26 28 30
40 25 28 31 33 34
45 28 32.5 35 37 39
50 32 36.5 39 41 43.5





Cliquez ici pour le détail de la baisse de pression

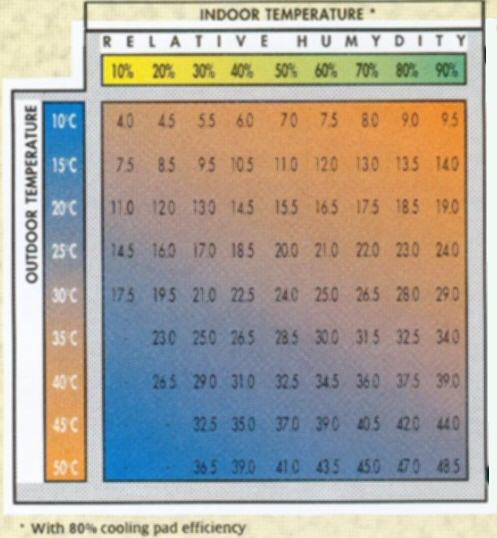

Cliquez ici pour le détail température intérieure/extérieure
